Ένα από τα σημαντικότερα ζητήματα στις ηλεκτρικές εγκαταστάσεις είναι αυτό της ασφάλειας από ηλεκτροπληξία.
Είναι γενικά αποδεκτό ότι το ρεύμα γίνεται επικίνδυνο για τον ανθρώπινο οργανισμό, όταν η τιμή της έντασής του είναι πάνω από 50 mA.
Ο καλύτερος τρόπος για την αποφυγή του κινδύνου είναι η εγκατάσταση ενός τουλάχιστον αντιηλεκτροπληξιακού ρελέ στην είσοδο της εκάστοτε ηλεκτρικής εγκατάστασης.

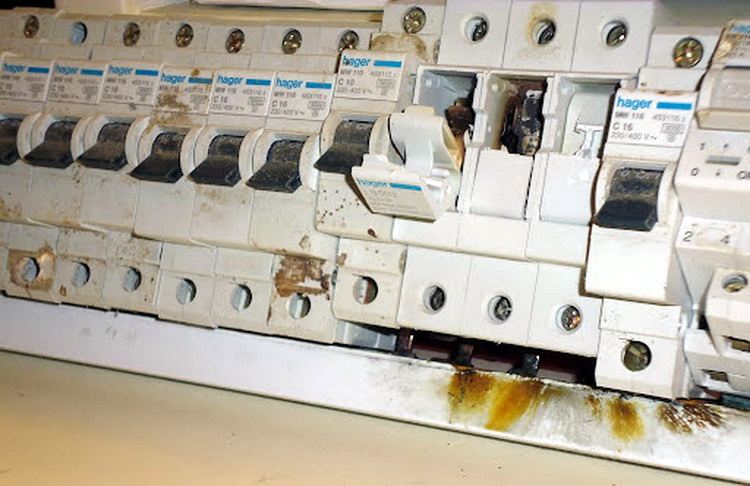

Ο Διακόπτης Διαρροής Έντασης (Δ.Δ.Ε. στα 30 mA) ή ηλεκτρονόμος (ρελέ) ασφαλείας, ή απλά ρελέ όπως λέγεται στην καθομιλουμένη, εγκαθίσταται στον γενικό πίνακα μιας οικίας, πριν από οποιαδήποτε κατανάλωση, μερική ασφάλεια, αμέσως μετά από τον γενικό διακόπτη ή την γενική ασφάλεια. Στην χώρα μας η ύπαρξή του είναι υποχρεωτική εδώ και χρόνια με προεδρικό διάταγμα.
Η λειτουργία του αντιηλεκτροπληξιακού ρελέ βασίζεται στον λεγόμενο διαφορικό μετασχηματιστή.
Το μαγνητικό πεδίο που δημιουργείται στον διαφορικό μετασχηματιστή από τον κάθε αγωγό της παροχής, τρεις φάσεις και ουδέτερος για τριφασική παροχή ή μια φάση και ουδέτερος για μονοφασική παροχή, είναι μηδενικό αν δεν υπάρχει διαρροή στην εγκατάσταση.
Αν υπάρχει διαρροή ρεύματος πάνω από 30 χιλιοστά του αμπέρ (30mA) τότε ενεργοποιείται ο μηχανισμός του ρελέ, στην ουσία ένας ηλεκτρομαγνήτης, από το μαγνητικό πεδίο που δημιουργείται σε αυτόν, κόβοντας το ρεύμα σε όλα τα στοιχεία που ακολουθούν το ρελέ, δηλαδή σε όλη την ηλεκτρική εγκατάσταση, σε χρόνο μικρότερο από 30 χιλιοστά του δευτερολέπτου.
Οι κατασκευαστές των αντιηλεκτροπληξιακών ρελέ τα φτιάχνουν με κάπως μεγαλύτερη ευαισθησία, δηλαδή με μικρότερη τιμή ενεργοποίησης από τα 30 mA, τιμή που ο νόμος αναφέρει, για να είναι απόλυτα βέβαιοι για την έγκαιρη ενεργοποίησή τους μιας και πρόκειται για λεπτή, εσωτερικά, κατασκευή.
Όλα τα ρελέ αυτού του τύπου έχουν επάνω τους ένα κουμπί, μπουτόν test, για τον έλεγχο της καλής λειτουργίας τους, το οποίο πρέπει να πατιέται σύμφωνα με τις οδηγίες του κατασκευαστή και οπωσδήποτε τουλάχιστον μια φορά το εξάμηνο.
Τα αντιηλεκτροπληξιακά ρελέ κατασκευάζονται για καταναλώσεις μέχρι 25Α, 40Α, 63Α, 80Α, 100Α.
π.χ.το αντιηλεκτροπληξιακό “4 επί 40 αμπέρ” είναι για τριφασική κατανάλωση μέχρι 40 αμπέρ ανά φάση. Το ρελέ “2 επί 25 αμπέρ” είναι για μονοφασική κατανάλωση μέχρι 25 αμπέρ.
Υπάρχουν διατάξεις ελέγχου διαρροής και για περισσότερα αμπέρ, για μεγάλες καταναλώσεις, που αποτελούνται από δυο στοιχεία, έναν ελεγκτή και έναν μετασχηματιστής εντάσεως.
Εκτός από την ηλεκτροπληξία, τα ρελέ αυτά προστατευτούν και από πυρκαγιά, γιατί “βλέπουν” το ρεύμα που μπορεί να “διαφεύγει” λόγω κακής μόνωσης προς την γη, κάτι που μπορεί να αυξήσει τοπικά την θερμοκρασία σε επίπεδα πρόκλησης πυρκαγιάς.
Στην αγορά κυκλοφορούν και ρελέ διαρροής έντασης με ευαισθησία στα 300 mA, δηλαδή πέφτουν σε περίπτωση διαρροής πάνω από 300 mA. Εξωτερικά, στις διαστάσεις και στα χρώματα είναι ίδια με αυτά των 30 mA. ΠΡΟΣΟΧΗ αυτά τα ρελέ δεν είναι κατά της ηλεκτροπληξίας και δεν πρέπει να χρησιμοποιούνται ως αντιηλεκτροπληξιακά.
